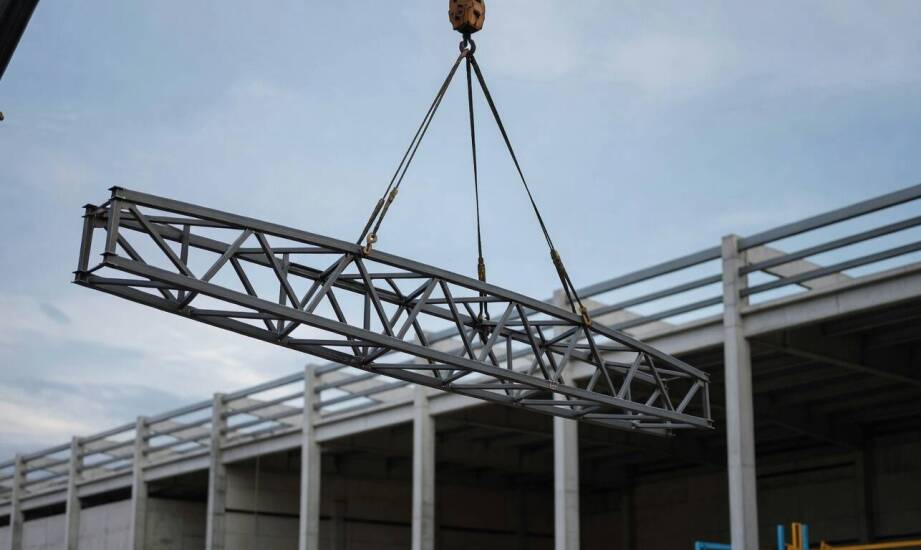

Błędy projektowe, które wychodzą dopiero przy podnoszeniu stalowych i aluminiowych elementów dźwigiem

Problemy z montażem wielkogabarytowych elementów stalowych i aluminiowych często wynikają z założeń projektowych, które nie uwzględniają rzeczywistych warunków na placu budowy. Model w programie inżynierskim zakłada idealne środowisko, podczas gdy fizyczne podnoszenie konstrukcji obnaża wszystkie braki w obliczeniach środka ciężkości czy doborze punktów węzłowych. Projektant musi przewidzieć nie tylko ostateczną nośność zmontowanego układu, ale przede wszystkim zachowanie każdego detalu w fazie swobodnego zwisu. Zignorowanie specyfiki transportu pionowego prowadzi do odkształceń materiału, a w skrajnych przypadkach zmusza ekipę wykonawczą do wstrzymania prac i przeprojektowania uchwytów.

Zachowanie elementu przy pierwszym uniesieniu

Masa wyrobu, precyzyjne położenie środka ciężkości oraz przemyślane rozmieszczenie punktów podwieszenia bezpośrednio determinują stabilność ładunku w pierwszych sekundach operacji. Nieprawidłowe wyznaczenie tych parametrów powoduje niebezpieczne przechylanie się lub niekontrolowany obrót elementu tuż po oderwaniu od podłoża. Wykonawcy pracujący z ciężkimi ramami wiedzą, że błąd rzędu kilku centymetrów w lokalizacji uchwytu wymusza przerwanie manewru. Przepisy bezpieczeństwa nakazują próbne uniesienie ładunku na wysokość pół metra w celu weryfikacji naprężeń w zawiesiach i stabilności zaczepów. Kąt rozwarcia lin nośnych nie powinien przekraczać 120 stopni, co gwarantuje prawidłowy rozkład sił i zapobiega wyrywaniu uszu montażowych. Bezpieczne wykorzystanie dźwigu wymaga uwzględnienia tych wytycznych już na etapie szkiców warsztatowych.

Tolerancje wykonawcze, spasowanie otworów montażowych oraz podatność na skręcanie decydują o bezproblemowym osadzeniu detalu na docelowym miejscu. Profile o dużych rozpiętościach odkształcają się pod własnym ciężarem, co uniemożliwia trafienie śrubami w wyznaczone punkty kotwienia. Brygada montażowa musi wtedy stosować awaryjne stężenia tymczasowe lub całkowicie zmieniać konfigurację olinowania. Brak odpowiedniej analizy w biurze projektowym przenosi ciężar rozwiązywania problemów fizycznych na operatorów maszyn i montażystów.

Różnice materiałowe i wymagania prefabrykacji

Stalowe ramy konstrukcyjne wykazują ogromną sztywność i dużą masę własną, co wymusza projektowanie masywnych uszu transportowych oraz bezbłędne zbalansowanie ciężaru. Moduły aluminiowo-szklane zachowują się zupełnie inaczej w powietrzu. Są znacznie lżejsze, ale wykazują wysoką podatność na odkształcenia ramy i uszkodzenia delikatnych powierzchni podczas manewrowania. Standardowa fasada aluminiowa ważąca około 450 kilogramów wymaga precyzyjnego pozycjonowania sprzętem mechanicznym na wyższych kondygnacjach. Zabezpieczenie takiego modułu musi uwzględniać ekstremalną wrażliwość tafli szkła na punktowe naciski i wibracje przenoszone z lin.

Budowa nowoczesnych obiektów handlowych i wielkopowierzchniowych centrów logistycznych opiera się na zaawansowanej prefabrykacji. Dokumentacja montażowa dla takich inwestycji musi zawierać krytyczne parametry podnoszenia, w tym maksymalny udźwig, dokładną lokalizację punktów zaczepienia oraz rygorystyczną kolejność scalania. Zgodność zaplanowanych uchwytów z realnymi możliwościami sprzętowymi na placu przesądza o terminowym zakończeniu prac. Normy z grupy EN 1090 szczegółowo regulują wymagania jakościowe dla procesów wytwarzania i montażu obu tych materiałów, kładąc nacisk na spójność między obliczeniami a praktyką wykonawczą.

Poprawne zaplanowanie procesu wznoszenia budynku wymaga ścisłej współpracy między inżynierami a zespołem realizacyjnym. Analiza zachowania poszczególnych profili w powietrzu eliminuje przestoje i zapobiega niszczeniu drogich materiałów. W praktyce inżynierskiej Grupy Projekt S projektowanie konstrukcji stalowych i aluminiowych zawsze uwzględnia uwarunkowania transportu pionowego dla wielkogabarytowych obiektów komercyjnych. Opracowanie precyzyjnej dokumentacji warsztatowej, w której jasno zdefiniowano punkty podwieszenia i rygorystyczne tolerancje, znacząco redukuje ryzyko kolizji podczas prac wysokościowych. Dopasowanie założeń do fizycznych ograniczeń ciężkiego sprzętu stanowi fundament bezpiecznego i terminowego oddania inwestycji.
